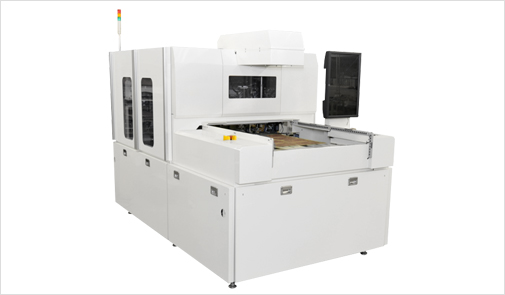

オートアライメントウェルディングマシンMRA-2020H（CCDタイプ）
ウェルディングマシン（溶着機）
-
- 溶着の流れ
-
- 運転画面
- 運転モードでは、機械動作状態をモニターする事が可能です。
PC画面用とカメラ画像用に2つのモニターを搭載しており作業や確認が容易にできます。
| 製品名 | オートアライメント ウェルディングマシン |
|---|---|
| 品番 | MRA-2020H（CCDタイプ） |
製品機能と特長

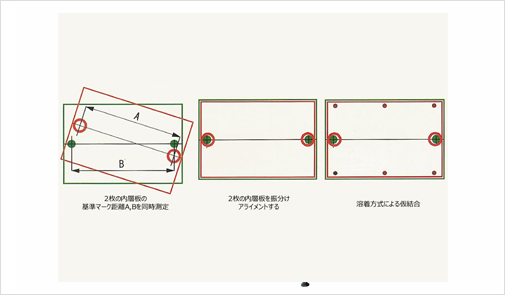

内層板基準マーク位置を画像処理装置で正確に座標測定し、各基板の基準マーク振分け位置に高精度(High Accuracy)X-Y-Y方式（PAT）の調心テーブルにより高精度にアライメントします。アライメントされた各内層板は、溶着方式で仮結合します。
- 高精度位置決め
- 高精度(High Accuracy)X-Y-Y方式（PAT）の調心テーブルにより高精度にアライメントします。
- リトライ方式
- 上下の内層板を密着した状態で位置決め精度を確認し、設定値以外であれば再アライメントするため層間ズレ不良を作りません。
- 前工程穴明け不要
- 内層板の穴明けが不要 P.Pの穴け工程が不要。
- ダストフリー
- 穴明け工程が無いので切粉が出ません。
- 全自動化が可能
- 投入・取出し機を追加することで全自動化が可能です。
- MRX-2020H（X線タイプ）
- MRX-2020HはX線カメラによりレイアップ中の各層のマークを測定して、高精度にアライメントします。
