工具長測定器
TSCHORN ゼロファインダAG
TSCHORN
製品特徴

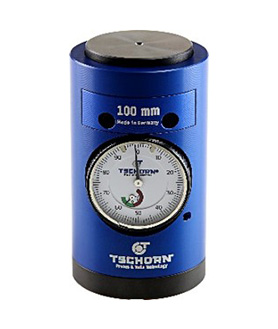

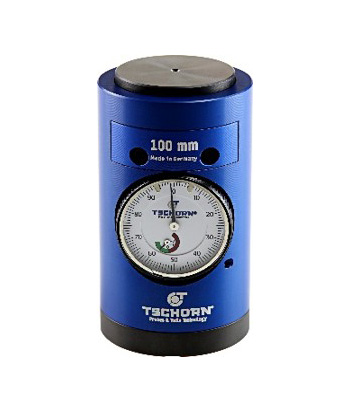

TSCHORN社のゼロファインダAGは、刃具径Φ0.3㎜から測定可能な刃先位置測定器です。
検出はダイヤルゲージで視認性が良く、非伝導性のワークやセラミックボールベアリング仕様の機械でも使用可能です。
ボディ下部には強力なマグネットが装着されており、磁性体のワーク使用時にはゼロファインダAGをしっかりと固定することができます。
検出部は3mmのストロークが有り、オーバーラン時の工具破損を防ぎます。
繰返し制度は±5mです。
TSCHORN ゼロファインダAG商品概要
- 高さ
- 98～101㎜
- 測定部径
- φ42.0mm
- 胴体径
- φ54.5mm
- 繰返し精度
- ±5μm
- ストローク
- 3mm
- 対応刃具
- φ0.3mm以上
- 本体重量
- 0.928kg
TSCHORN ゼロファインダ
TSCHORN
製品特徴
TSCHORN（ショーン）社のゼロファインダは、工具検出と同時に全方位から確認でき、視認性に非常に優れた赤色LEDが点灯し、作業をスムーズに行うことが可能です。
ボディ下部には強力なマグネット装着されており、磁性体のワーク使用時にはゼロファインダをしっかりと固定することができます。
検出方式は通電式を採用しており、高い精度での検出が可能です。検出部は2mmのストロークが有り、オーバーラン時の工具破損を防ぎます。
繰り返し精度は±1μm以内です。
TSCHORN ゼロファインダ商品概要
- 高さ精度
- +5μm -0μm
- 測定部径
- φ19.0mm
- 胴体径
- φ39.0mm
- 繰返し精度
- ±1μm
- ストローク
- 2mm
- 対応刃具
- φ1.0mm以上
- 使用電池
- SR44 × 2個
- 本体重量
- 0.226kg
その他TSCHORN製品はこちらから
TSCHORN社について
TSCHORN(ショーン)社は、20年以上に渡り、測定機器の研究開発を続けているドイツのメーカーです。「Made in Germany」にこだわり、部品製造から組み立てまで、ドイツ国内で一貫生産を行っています。
